(LG-DP)绞吸船挖泥施工辅助系统

绞吸挖泥船施工辅助系统(即水下施工剖面显示系统)是针对绞吸式挖泥船施工过程中的具体特点研制开发的。由于绞吸式挖泥船在挖泥操纵时，往往很难通过目视对水下铰刀进行实物观察，也无法正确了解实际的铰刀位置及挖泥深度。因此，对操作人员经验的依赖性强，且较难保证施工效率始终处于最佳状态。此外，施工中各项指标量化程度低，缺乏连续，全面的记录，难于对施工经验进行充分积累与量化分析。本产品结合以往的开发、使用经验，通过计算机系统采集钢桩台车、横移绞车、铰刀架绞车、船舶吃水、桥臂角度等数据，在彩色显示器上用彩色模拟图显示船舶、铰刀的位置变化，同时用数字方式将数据显示出来，使操纵人员无须离开操纵台即可正确了解实际的船舶和铰刀状态，实时监视整个工作过程，为施工过程提供了有力的帮助。

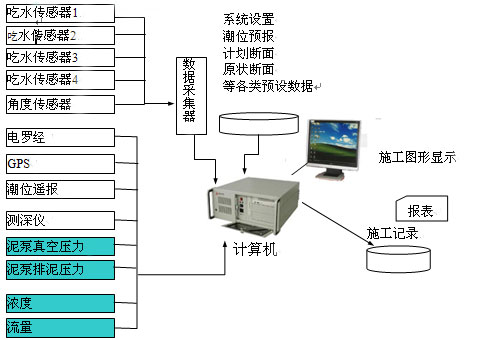

系统组成：

主要功能：

• 通过吃水传感器测量计算耳轴处的吃水深度
• 显示挖泥施工的各项重要参数

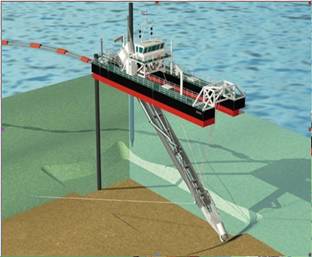

• 显示施工断面图，显示铰刀的位置变化
• 监视与记录重要指标
• 实时报警处理
• 施工工程数据编辑
• 施工数据保存和回放显示
• 挖泥超深报警及挖泥左右界限超宽报警
